臭氧發生器5克配件，5克臭氧配件，臭氧發生器5克電源5克發生管廠家
技術參數
-----------------------------------------------------------------------------

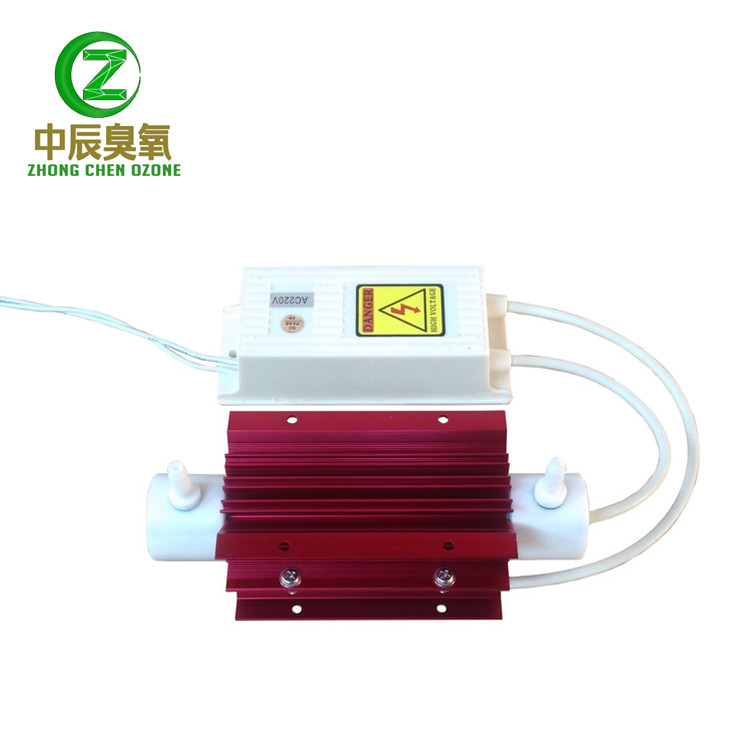

名 稱：高頻放電5G/H臭氧發生器配件（臭氧高壓電源+臭氧管）
型 號：ZCP-5
工作電壓：AC220V/50HZ、AC110V/60HZ，DC12V ，選取其中一種
功 耗：50W
供 氣 源：干燥潔凈的氧氣或空氣
臭氧產量： 5G/H （氧氣2L/MIN，或干燥空氣 20L/MIN）
工作環境溫度：-10～45℃
（最佳工作環境溫度為4~20℃，此環境溫度下，臭氧濃度及產量非常充足，高于此溫度環境時，臭氧濃度和產量會有所降低。）
工作環境濕度：≤85%RH
外形尺寸：臭氧管尺寸：172*65*60MM 電源尺寸：138*57*42MM。
安裝尺寸：電源：安裝孔距125MM，孔徑4.5MM； 臭氧管：安裝孔距56*60MM ，孔徑4.2MM。
氣嘴尺寸：寶塔7MM ，可用內徑4~7MM的軟管接通。
凈 重：0.7kg
空氣流量L/min 10 15 20
臭氧濃度 mg/L 6.3 5.2 4.3
臭氧產量 G/H 3.8 4.6 5.1
氧氣流量L/min 1 2 3
臭氧濃度mg/L 65 49 42
臭氧產量 G/H 3.9 5.8 7.5
結構說明：
-------------------------------------------------------------------------------

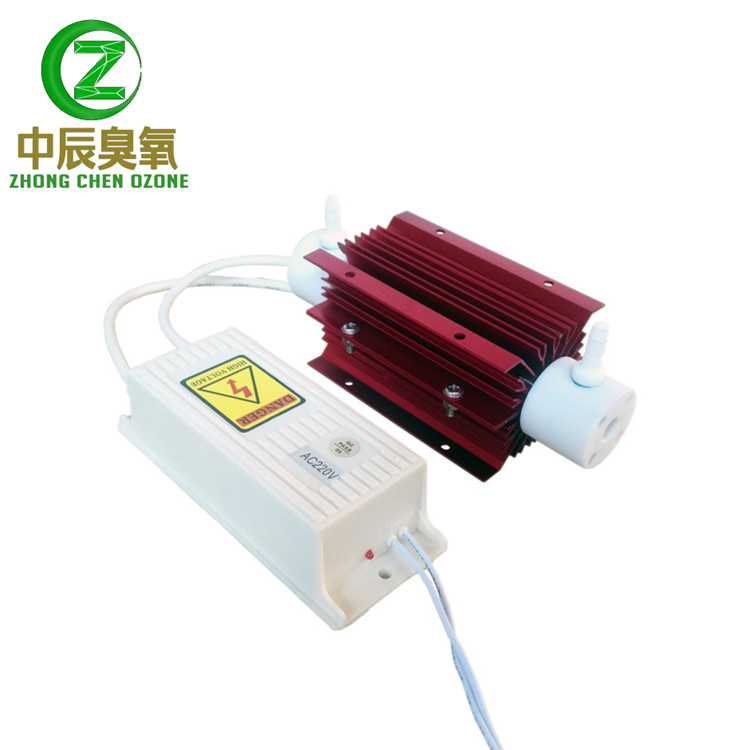

1、高頻放電5G/H臭氧發生器配件由微間隙放電臭氧管和高頻高壓防潮電源兩個部分構成。
2、石英管的構成及特點：內電極316L不銹鋼，外電極鋁合金散熱片，石英介電管，聚四氟乙烯及氟膠密封原件組合而成，外電極風冷，石英管發生器主要特點為介電值介電常熟高，介質韌性好運輸途中不宜壞，熱膨脹系數低，氣源耐壓0.25MPA。正常使用壽命2萬小時。
3、高壓電源構成及特點：真空環氧高壓包；主要特點為：輸出短路，斷路保護、.電路抗干擾,防潮，防腐設計，正常使用壽命8K小時以上。
產品用途說明-------------------------------------------------------------------------------
ZCP-5高頻放電5G/H臭氧發生器配件主要用于小型高濃度臭氧機上，可以一臺設備安裝一套或多套。是臭氧消毒機的主要核心部件，供氣氣源可用氧氣也可用空氣，可用在需要臭氧滅菌或凈化的地方，一般運用在水處理，如蔬果清洗消毒機，門診廢水消毒機，家用活氧機等。其優越的工藝做工和電參數的穩定性及超長的壽命在廣大用戶中得到一致的好評。
設備安裝使用說明
-------------------------------------------------------------------------------
第一步：臭氧管絕緣安裝（絕緣厚度大于1厘米）固定在機箱中，高壓電源距離金屬機箱外殼大于3厘米（高壓部分如果距離金屬機箱外殼太近，會形成高壓渦流導致機箱外殼發熱發燙，電源功率損耗過大會導致?lián)p壞），臭氧管安裝的位置需要空氣流通良好，確保工作時散熱的風扇能吹到臭氧管的散熱片，確保臭氧管的外電極風冷穩定。
第二步：進氣口及臭氧出口的安裝：臭氧管的氣嘴不分進出氣嘴，任意一端均可進出，進氣口的導氣管材料可用硅膠管或PC軟管，出氣口用抗氧化的管子（四氟管，氟膠管等）接通，要求不漏氣即可，通入臭氧管進氣口的氣體，無論是氧氣還是空氣，都要確保氣體潔凈干燥，溫度不要高于35度，濕度不能大于70%RH。

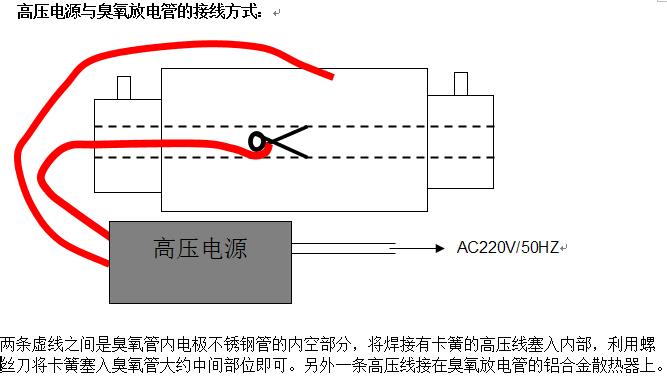

第三部：檢查線路：高壓線接通臭氧管時，要盡量將高壓線以最短的距離連接，配件出廠時高壓線長30CM左右，安裝的時候根據安裝的位置盡量將高壓線剪短接通，避免高壓線在機箱內與其他的線路或物件碰觸在一起，兩條高壓線至少保持0.5厘米，禁止綁扎在一起，不可避免兩條高壓線互相碰觸的時候，可用壁厚為1.5MM以上的硅膠管套上高壓線，增強絕緣。其他的線路，特別是數顯的電子器件連接線，不要靠近高壓部分（高壓包，高壓線，臭氧管），否則高壓可能會干擾其正常使用功能。焊接有彈簧卡子的高壓線，將彈簧從臭氧管側面塞進臭氧管內部，用螺絲刀將其完全塞進氣即可，另外一條高壓線，接在散熱片上任意一個位置均可。
使用注意事項
-------------------------------------------------------------------------------
1、收到貨物后，請先檢查設備有無損壞或缺失零配件，確保沒有問題后再投入到安裝使用環節。
2、安裝組件過程中，請注意輕拿輕放，避免摔毀。
3、安裝好設備以后，通電之間請檢查清楚氣路、電路之間有沒有問題，確保無誤后再通電。
4、設備安裝確保高壓無外泄到機箱外殼上，高壓危險。
5、禁止在易燃易爆場所使用。
6、確保風冷及水冷溫度，臭氧管工作時溫度不可高于60℃。
7、臭氧出氣口臭氧濃度較高，人體請勿長時間接觸高濃度臭氧，投放到密閉空間的臭氧可在機器停止工作60分鐘后自然分解，人方可進入。
8、禁止使用普通試電筆測試高壓電，通電工作時禁止碰觸高壓部分。
9、如果設備運用在水處理時，請確保氣水混合裝置不能有水回流到臭氧管的氣路中，否則會導致高壓短路。
設備維護保養
-------------------------------------------------------------------------------
1、設備應使用放置在干燥通風潔凈的環境內，環境溫度在-10～40℃之間，相對濕度小于85%RH。
2、設備維護保養時，需斷開電源。
3、定期檢查設備上的散熱防塵網，如有較多灰塵時要拆下及時清理干凈并裝回原位。
4、可長時間24小時連續工作，但是請確保設備上散熱通風良好，臭氧管表面溫度小于60℃。
5、清潔機箱用的濕毛巾必須擰干后使用，切勿將水滴濺入機器內部。
